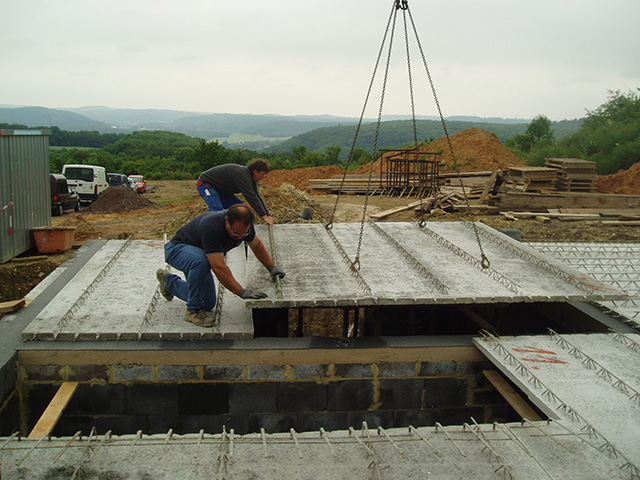

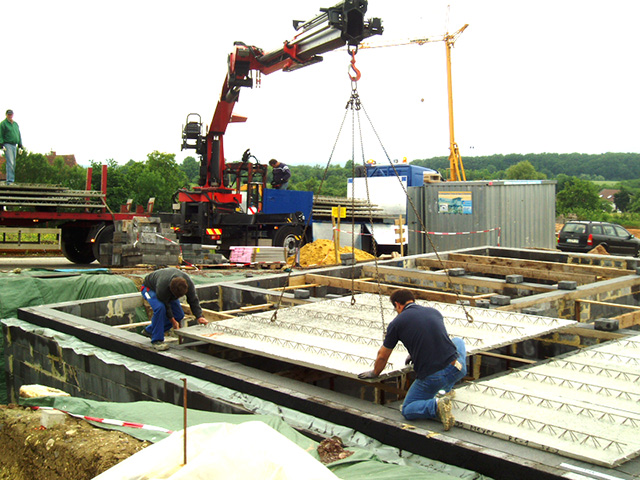

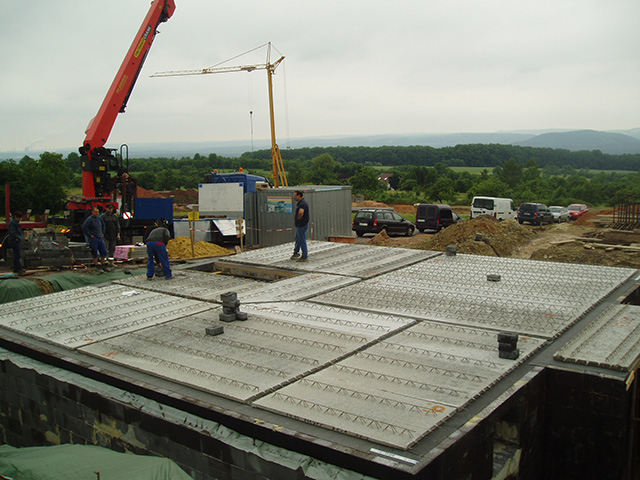

Die Element-Deckenplatte ist die konstruktiv perfekte Lösung einer Stahlbeton-Massivdecke in Halbfertigteil- Bauweise. Sie entspricht den Forderungen des industriellen Bauens, ohne die gestalterische Freiheit einzuschränken.
Technische Daten:
Die Plattenlänge entspricht den notwendigen statischen Spannweiten bis max. 9 m.
Die Normalplatte ist 3,00 m breit
Gewicht ca. 100-125 kg/m²
Aus Beton der Festigkeitsklasse C20/25
Konstruktion
Die Elementdecke wird wie eine herkömmliche Stahlbeton-Massivdecke berechnet. Die in der Anschlussfuge zwischen Elementplatte und Ortbeton auftretenden Schubkräfte werden durch die Diagonalen der Gitterträger und Stahlzulagen sowie die vorgeschriebene Betondeckung gewährleistet. Aussparungen für Installationen, Schornsteine, Treppen usw. werden bei der Herstellung berücksichtigt.
Lieferumfang
Element- Deckenplatten: Plattendicke 5 cm, untere Bodendeckung 2,5 cm,
Gewicht ca. 100-125 kg/m²
Untersicht: Glatt, nach Spachteln tapezierfähig, Fracht frei Bau
Stahlbewehrung: Untere Bewehrungslage mit Verteilern, Auswechselungen und sonstige statische erforderliche Einlagen aus Rundstahl; Gitterträger in Höhen entsprechend Deckstärke
Verlegepläne: Nach Grundrißvorlagen,
Statik: Durch unser eigenes Ingenieurbüro.
Sonderleistungen
- Betonmehrstärken
- Betondeckung, unten
2,0 / 2,5 / 3,0 / 3,5 cm
- C30-37-Ausführung
- Paßplatten
- Geteilte Platten
- Schrägabschalung
- Aussparungen nach Vorgabe
- Aufkantungen bis 16, 18, 20 cm
- Wassernasen
- Elektrodendosen
- Dämmplatten Stärke 3,0 cm
- Aufgebogene Bewehrung
- Schubträger
- Gesamtstatik durch ein freies Ingenieurbüro
inklusive:
- Wärmeschutzberechnung
- Deckenstatik
- Bewehungsplan obere Bewehrung
